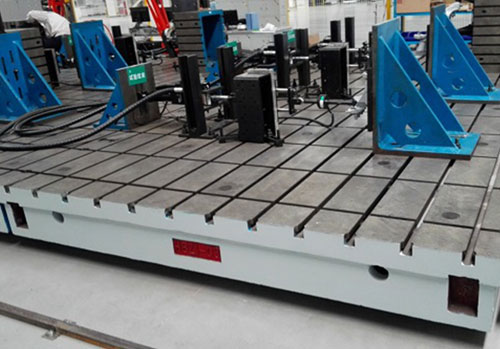

T型槽平板
名称:

T型槽平板

描述:T型槽平台工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应 型砂,且表面平整、涂漆牢固,各税边应修钝。
相关产品:
泊头市鑫博工量具有限公司
  • 地 址:河北省泊头市千里屯工业区南大街66号
  • 电 话:0317-8383456 0317-8383817
  • 联系人:李金纯
  • 手 机:13930731567 15303372981
  • 北京经销处:北京市海淀区苏家坨后沙涧
  • 电 话:010-62481019
  • 手 机:13581537355
  • T型槽平板的详细说明:

    T型槽平板又叫T型槽平板是一种表面带有T型槽用于装配,调试机械设备的铸铁平台量具,我公司生产的铸铁T型槽平台和划线平台一样严格执行   相关行业标准,使用高强度铸铁铸造,不仅精度稳定,而且坚固耐用。

    T型槽平板工作面硬度HB170~240。经过两次时效处理(人工时效及自然时效2~3年).使该产品的精度稳定而抗磨性好。T型槽平板精度按   标准计量检定规定规程执行.平台 (按GB4986-85制造)划线、检验、测量、铆焊、装配、焊接用工作平台,T型槽平台:   大规格为3000mm×10000mm/4000mm×8000mm大于此规格可拼接。

    1、工作面上不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

    2、T型槽平台工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应      型砂,且表面平整、涂漆牢固,各税边应修钝。

    3、T型槽在平台的相对两侧面上,T型槽平台应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。

    4、T型槽平板应经稳定性处理和去磁。

    5、T型槽平板工作面与侧面以及相邻两侧面的垂直公差为12级(按GB1184—80《形状位置公差》规定)。

    6、T型槽平板工作面的硬度应为HB170—220或187—255之间。

    7、T型槽主要检定项目  A、材质及表面硬度。B、形状位置公差,含名义尺寸,垂直度公差。C、外观。D、平面度。E、接触斑点。F、平面波动量。G、工作面允许挠度值。H、表面粗糙度。

    8、精度参数。

    T型槽平板3级平台未规定接触斑点要求:

    1级要求接触斑点数在任意25×25mm平面内不少于20点。

    2级要求接触斑点数在任意25×25mm平面内不少于12点。

    T型槽平板参数:

    规格:单位(mm)
    750*1000mm
    800*1200mm
    1000*1000mm
    1000*1200mm
    1000*1500mm
    1000*2000mm
    1200*2000mm
    1500*2000mm
    1500*2500mm
    1500*3000mm
    1500*4000mm
    2000*2000mm
    2000*2500mm
    2000*3000mm
    2000*4000mm 2000*4000mm
    2000*5000mm
    2000*6000mm
    2000*7000mm
    3000*3000mm
    3000*3500mm
    3000*4000mm
    3000*5000mm
    3000*6000mm
    3000*7000mm
    3000*8000mm
    3000*8000mm以下各种规格
