名称：

铸件铸铁平板、铸铁T型槽试验平台、泊头铸铁

描述：铸件铸铁平台、铸铁试验平台铸铁平板按JB / T7974─1999 标准制造, 产品制成筋板式和箱体式，工作面有长方形、正方形或圆形，材料HT200--300，QT400-600，ZG15-45。工作面采用刮研工艺，工

相关产品：

泊头市鑫博工量具有限公司

地　址：河北省泊头市千里屯工业区南大街66号

电　话：0317-8383817

联系人：李金纯

手　机：13930731567　15303372981

北京经销处：北京市海淀区苏家坨后沙涧

电　话：010-62481019

手　机：13581537355

铸件铸铁平板、铸铁T型槽试验平台、泊头铸铁的详细说明：

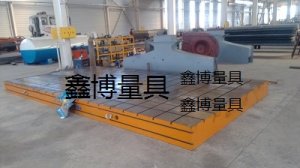

铸件铸铁平台、铸铁试验平台

铸铁平板按JB / T7974─1999 标准制造, 产品制成筋板式和箱体式，工作面有长方形、正方形或圆形，材料HT200--300，QT400-600，ZG15-45。工作面采用刮研工艺，工作面上可加工V形、T型、U型槽、燕尾槽、和圆孔、长孔等。平板是用于工件检测或划线的平面基准量具。平板安装就调至水平、负荷均匀分布于各支点上。环境温度（20±5）℃，使用时应避免振动。

参数表一：

规格（长×宽）mm	精度等级
	00级	0级	1级	2级	3级
	平面度公差（μm）
100×100	2	4	8	16
150×100	2	4	8	16
200×100	2.5	5	10	20
200×200	2.5	5	10	20
250×250	3	5.5	11	22
300×200	3	6	12	24
300×300	3	6	12	24
400×300	3	6	12	24
400×400	3	6	12	24
500×300	3.5	6	12	24
500×350	3.5	6	12	24
500×400	3.5	6.5	12	26	66
500×450	3.5	6	12	24	67
500×500	3.5	7	14	28	68
600×400	3.5	7	14	28	70
600×450	3.5	7	14	28	70
600×500	3.5	7	14	28	71
700×500	4	8	16	32	80
800×500	4	8	16	32	80
800×600	4	8	16	32	80
900×600	4	8	16	32	80
1000×350	4	8	16	32	80
1000×750	4.5	9	18	36	90
1000×800	4.5	9	18	36	90
1000×1000	5	10	20	39	96
1200×800	5	10	20	39	96
1200×1000	5	10	20	39	96
1500×300	5	10	20	39	96
1500×500	5	10	20	40	100
1500×1000	6	12	24	48	120
1500×1500	6	12	25	50	125

参数表二：

规格 mm	精度等级 μm
规格 mm	00级	0级	1级	2级	3级	精刨
2000×600	6	12	24	48	120	180
2000×1000	6.5	13	26	52	129	190
2000×1200	6.5	13	26	52	132	195
2000×1500	7	14	28	56	140	210
2000×2000	7.5	15	30	60	152	230
2500×1500	8	16	32	64	152	230
2500×2000	8.5	17	34	68	168	248
2500×2500	9	18	36	72	180	270
3000×1000	8.5	17	34	68	168	248
3000×1500	8.5	17	35	70	174	154
3000×2000	9	18	36	72	184	275
3000×2500	9.5	19	38	76	186	276
3000×3000	10	21	42	84	210	300
4000×1000	10	21	42	84	210	300
4000×1500	10	21	42	84	210	300
4000×2000	11	22	44	88	219	310
4000×2500	12	23	46	92	228	340
4000×3000	12	24	48	96	240	360
5000×1500		25	50	100	249	370
5000×2000		25	51	102	255	375
5000×2500		26	53	106	264	390
5000×3000		27	55	110	287	420
6000×1500		28	58	116	287	420
6000×2000		28	59	118	293	430
6000×2500		30	60	120	300	450
6000×3000		31	62	124	308	460
8000×1500			73	146	366	500
8000×2000			74	148	570	520
8000×2500			75	150	375	530
8000×3000			76	153	382	570
